| Напряжение | 400 В |
| Мощность постоянная (Prime)* | 68 кВт (85 кВА) |
| Мощность резервная (Standby)** | 72,64 кВт (90,8 кВА) |
| Двигатель | TAD530GE VOLVO-PENTA |
| Количество цилиндров | 4 |
| Степень сжатия | 18:1 |
| Рабочий объем двигателя | 4,76 |
| Емкость аккумулятора | 1x100 |
| Стабильность напряжения | ± 1,5 |
| Pасход топлива (постоянная работа) 100% | 21.5 |
| Pасход топлива (резервная работа) | 23.9 |
| Объем масляной системы | 13 |
| Емкость топливного бака (исполнение в кожухе) | 160 |
| Емкость системы охлаждения | 12,5 |
| Габаритные размеры (открытое исполнение) | 2085x890x1800 |

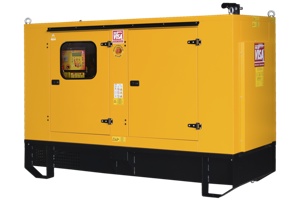

| Габаритные размеры (исполнение в кожухе) | 2560х1040х1805 |
| Вес (открытое исполнение) | 1210 |
| Вес (исполнение в кожухе) | 1570 |
| Группа мощности | 50-200 кВт |
| Генератор | Stamford UCI224G, 3-х фазный, одноопорный, бесщёточный |
| Pасход топлива (постоянная работа) 75% | 16.4 |
| Pасход топлива (постоянная работа) 50% | 11.6 |
| Частота вращения двигателя | 1500 |
| Pасход топлива (постоянная работа) 25% | 7.9 |
| Емкость топливного бака (открытое исполнение) | 160 |
| Тип генератора | Синхронный |
| Класс защиты | IP23 |
| Охлаждение двигателя | Жидкостное |
| Коэффициент мощности, cos ? | 0,8 |
| Частота | 50 Гц |
Комплектация электростанции Onis Visa V85: Двигатель Volvo-Penta с навесным оборудованием; Регулятор оборотов двигателя; Панель управления AUTO на русском языке; Генератор переменного тока Stamford (Англия); Зарядный генератор; Автомат защиты генератора; Стандартный радиатор системы охлаждения; Предпусковой подогреватель охлаждающей жидкости (ПОЖ); Стальная сварная рама; Аккумуляторная батарея (с проводами и клеммами); Устройство подзарядки АКБ от сети 220В; Электростартер; Воздушный фильтр для работы в нормальных условиях; Система топливоподачи с фильтрацией; Система смазки с фильтрацией; Система защиты по низкому давлению масла; Система защиты по низкому уровню охлаждающей жидкости; Стандартный глушитель; Топливный бак; Заправка маслом и смесью антифриза (до -40°С); Предпродажная подготовка; Инструкция по эксплуатации на русском языке; |
Дополнительные опции электростанции: Блок АВР (аварийный ввод резерва); Дополнительный глушитель; Увеличенный топливный бак; Система удаленного запуска электростанции; Система мониторинга электростанции с ПК; Система параллельной работы агрегатов; Установка в блок-контейнер "Север"; Установка на автомобильное шасси, прицеп; |
Дополнительные услуги: Доставка электростанции до Объекта; Проведение пусконаладочных работ (ПНР); Обучение специалистов Заказчика; Электромонтажные работы (ЭМР); Техническое обслуживание электростанции (ТО); Постгарантийное обслуживание; Поставка комплектующих, запасных частей (ЗИП); Аренда электростанции; Выезд на обследование Объекта; Ремонт электростанции; Разработка проекта электроснабжения; Согласование проекта в надзорных органах; |
Дополнительная информация: | |
|---|---|
| Дизель-генератор |

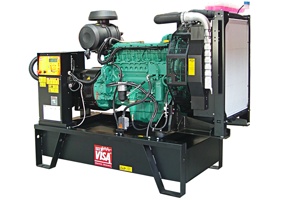

Электростанция представляет собой единую конструкцию, смонтированную на общей раме и состоящую из двигателя и генератора переменного тока, соединённых между собой виброизолирующей муфтой.
Электростанция Onis Visa V85 включает в себя все необходимые для нормальной работы узлы и агрегаты. Отдельные стандартные элементы могут быть заменены в соответствии со специальными требованиями Заказчика. Возможна установка дополнительного оборудования и аксессуаров, служащих для повышения удобства эксплуатации ДГУ. |
|
Двигатель |
На электростанциях Onis Visa V85 используется дизельный двигатель TAD530GE Volvo-Penta (производство: Швеция) с водяным охлаждением, оснащённый системой контроля и защиты. |
|
Генератор |
Изначально все электростанции Onis Visa, поставляемые нами в Россию, комплектуются оригинальными генераторами переменного тока Stamford (пр-во Англия). При размещении заказа на заводе в Италии имеется возможность установки генератора Marelli Motori (пр-во Италия). Используется беcщеточный генератор переменного тока, что исключает необходимость его частого обслуживания. Скорость вращения - 1500 об/мин. |
|
Топливная система |
Топливный бак встроенный в раму дизель-генератора Onis Visa V85 оснащен стандартным топливным фильтром и рассчитан на снабжение двигателя топливом в течение длительного времени работы агрегата. Возможна комплектация электростанции с увеличенным топливным баком. Для закачки топлива из внешних баков могут быть установлены ручной и автоматический топливные насосы. |
|
Система охлаждения |
Система охлаждения двигателя состоит из радиатора, вентилятора, водяного насоса и термостата. Вентилятор обеспечивает охлаждение поверхности двигателя и генератора. Кроме того, у генератора имеется собственный охлаждающий вентилятор. |
|
Система постоянного тока |
В зависимости от типа электростанции Onis Visa
V85 для запуска и питания встроенной системы управления и контроля используются аккумуляторные батареи напряжением 12 и 24 В. Для подзарядки аккумулятора во время работы дизель-генератора на агрегате установлен зарядный генератор (генератор постоянного тока). Для зарядки батарей при неработающем ДГУ в качестве опции может быть дополнительно установлено зарядное устройство с питанием от внешней сети. |
|
Панель управления |

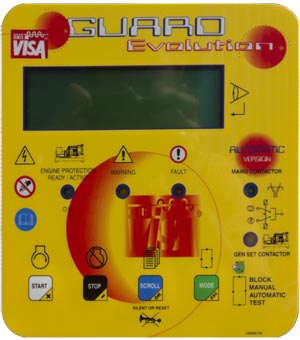

Цифровая система контроля GUARD EVOLUTION может осуществлять автоматический запуск и остановку дизельных генераторов Onis Visa, регулировать скорость вращения коленчатого вала двигателя, а также обеспечивать параллельную работу нескольких электростанций (опция). Цифровая система контроля GUARD EVOLUTION также осуществляет постоянный контроль за состоянием двигателя, генератора и всех систем ДГУ.
Основные функции панели GUARD EVOLUTION:
|
 |
 | |
|

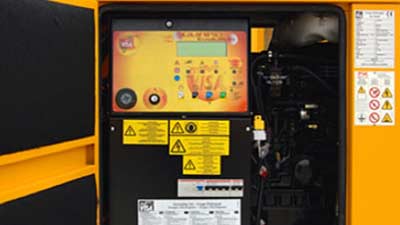

Удобная панель управления на русском языке с большим ЖК экраном передает максимум информации о работе двигателя электростанции, генераторе, и предупреждения о возможных неисправностях. |
Широкие двери электростанции в кожухе обеспечивают удобный доступ к панели управления и остальным агрегатам для проведения технического обслуживания. | |
 |
 | |
|

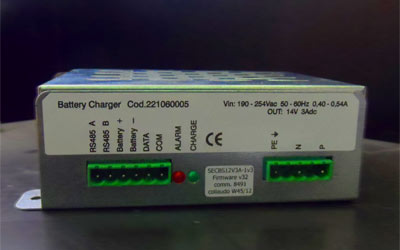

Блок подзарядки аккумуляторных батарей от сети 220В не даст аккумуляторам разрядиться пока станция не работает и обеспечит зарядку АКБ для запуска станции. |

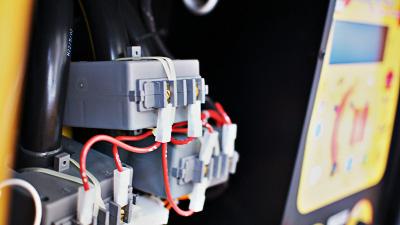

Эффективная контрольная система осуществляет постоянный мониторинг за электрическими и функциональными параметрами электростанции, и в случае отклонения от установленных параметров, подает аварийные сигналы и /или сигналы об отключении.
| |
 |
 | |
|

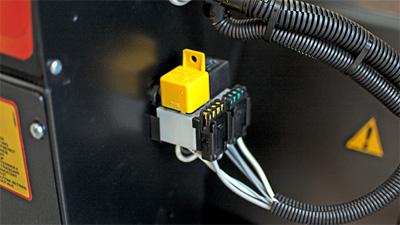

Реле и плавкие предохранители удобно расположены сбоку панели управления, что обеспечивает доступ к ним в случае необходимости. |

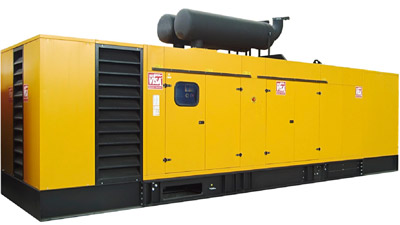

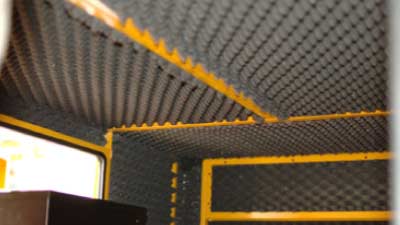

В случаях, когда необходимо максимально снизить шум от работы электростанции, существует возможность оборудовать ее специальным кожухом с дополнительной шумоизоляцией. | |
 |
 | |
|

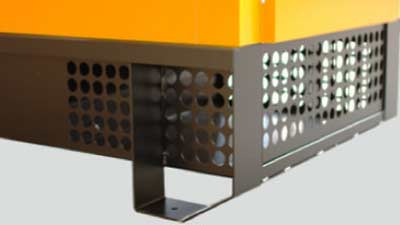

Электростанция в кожухе отличается особой формой каркасной рамы, расположенной высоко от пола и оснащенной опорными ножками для наилучшей адаптации к поверхности и мощного забора охлаждающего воздуха. |
Благодаря тщательному подбору материалов и способов обработки, кожухи электростанций Onis Visa входят в список наиболее удобных и шумоизолирующих. При создании эффективного и устойчивого к атмосферным явлениям кожуха были приняты в расчет все детали. | |
 |
 | |
|

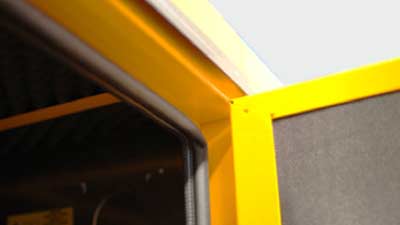

Все двери кожуха электростанции надежно герметизированы эффективными уплотняющими резиновыми прокладками автомобильного типа, защищая электростанцию от всех погодных осадков, грязи и пыли. |

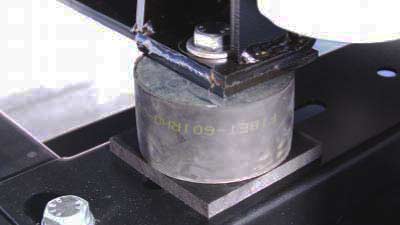

Электростанция оснащена устойчивыми к воздействию топлива и смазочных материалов антивибраторационными прокладками из вулканизированной резины для гашения вибрации от работающего двигателя. | |
 |
 | |
|

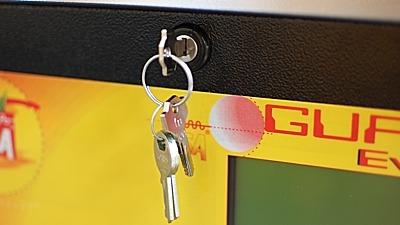

Доступ ко всем компонентам и соединениям электростанции надежно защищен прочным замком. |

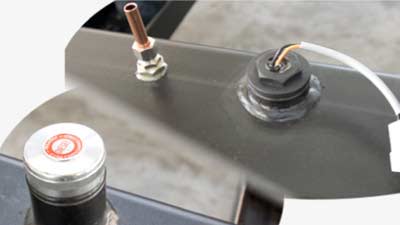

Все электростанции оснащены заливной горловиной с пробкой и датчиком уровня топлива с индикацией на панели управления. Опционально возможна установка поплавкового 4-х уровнего датчика уровня топлива. |
|
